1. 제품 간략 설명：
고정밀 IMU가 AR 및 레이저 측정 RTK 측량 장비를 통합합니다
2. 제품 상세 설명：

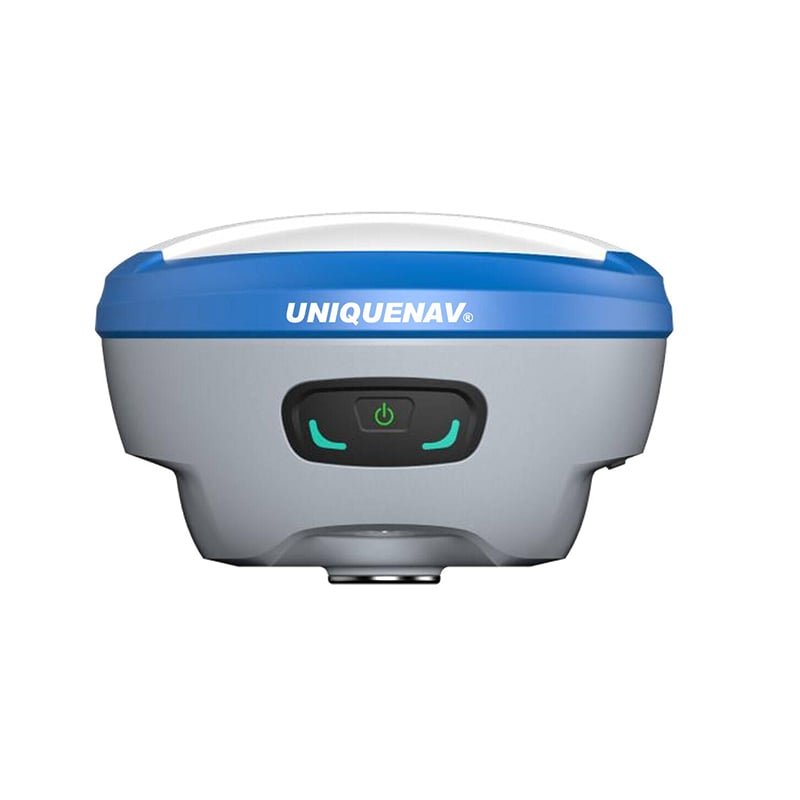

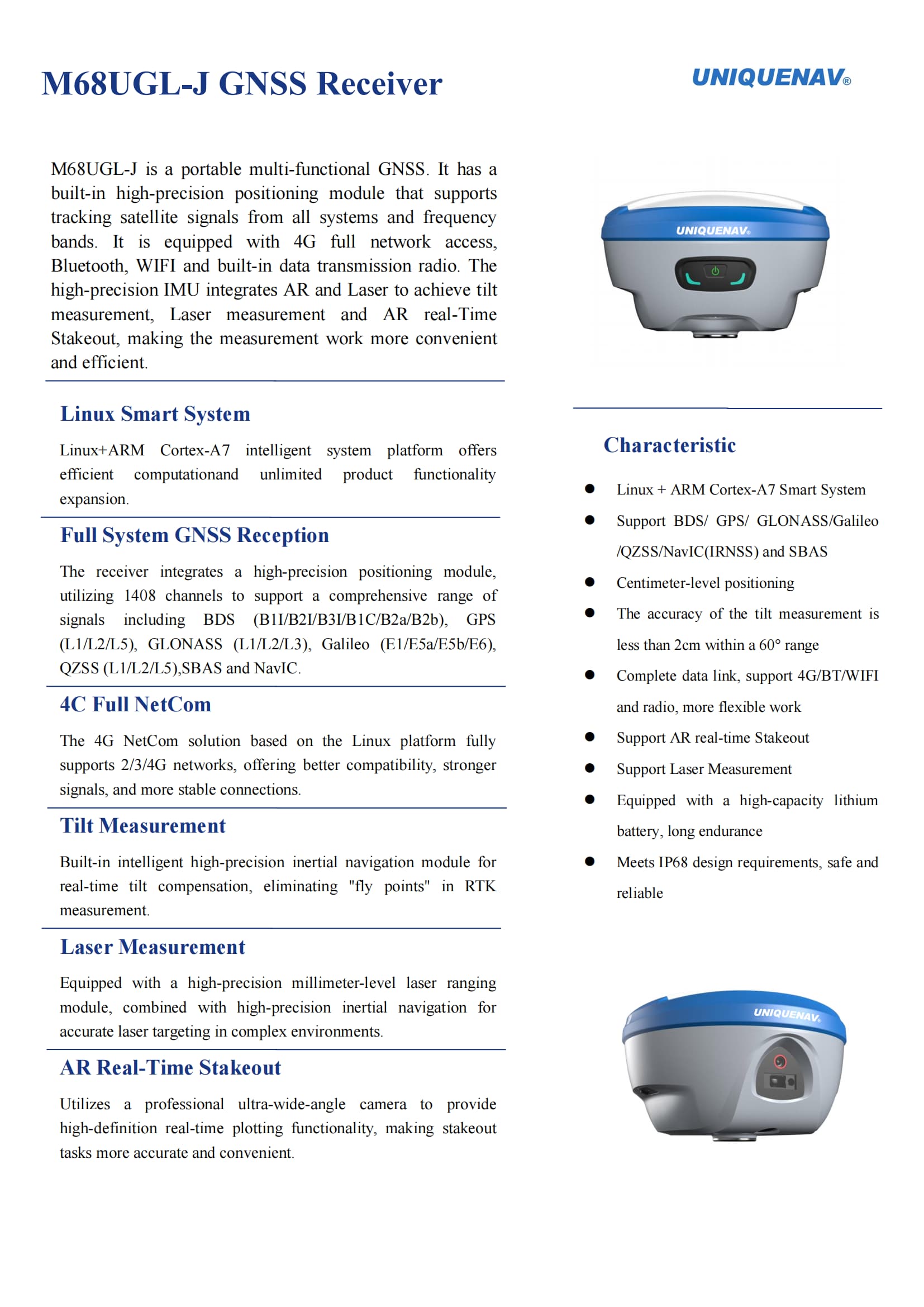

M68UGL-J는 휴대용 다기능 GNSS입니다. 모든 시스템 및 주파수 대역의 위성 신호 추적을 지원하는 고정밀 위치 모듈이 내장되어 있습니다. 4G 전체 네트워크 접속, 블루투스, WIFI 및 내장 데이터 전송 라디오가 장착되어 있습니다. 고정밀 IMU는 AR 및 레이저를 통합하여 기울기 측정, 레이저 측정 및 AR 실시간 스테이크아웃을 실현하여 측정 작업을 보다 편리하고 효율적으로 만듭니다.

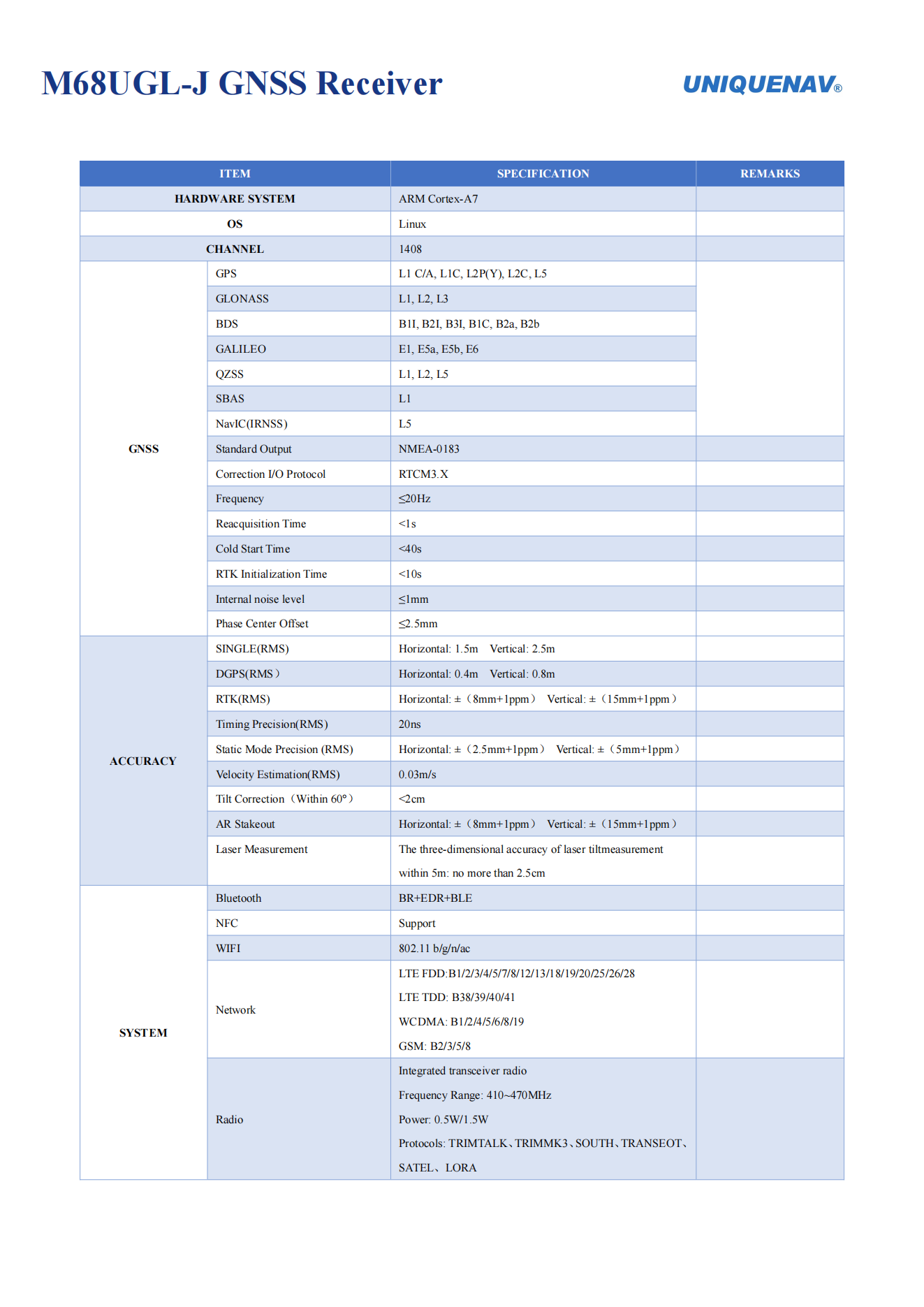

3. 제품 매개변수 목록：
항목 |
사양 |
|
하드웨어 시스템 |
ARM Cortex-A7 |
|
운영 체제 |
리눅스 |
|
채널 |
|
1408 |
gns |
GPS |
L1 C/A, L1C, L2P(Y), L2C, L5 |
글로나스 |
L1, L2, L3 |
|
BDS |
B1I, B2I, B3I, B1C, B2a, B2b |
|
GALILEO |
E1, E5a, E5b, E6 |
|
QZSS |
L1, L2, L5 |
|
SBAS |
L1 |
|
NavIC(IRNSS) |
L5 |
|
표준 출력 |
NMEA-0183 |
|
보정 I/O 프로토콜 |
RTCM3.X |
|
주파수 |
≤20Hz |
|
재획득 시간 |
1s |
|
콜드 스타트 시간 |
<40s |
|
RTK 초기화 시간 |
<10초 |
|
내부 노이즈 수준 |
≤1mm |
|
위상 중심 오프셋 |
≤2.5mm |
|
정확도 |
SINGLE(RMS) |
수평: 1.5m 수직: 2.5m |
DGPS(RMS) |
수평: 0.4m 수직: 0.8m |
|
RTK(RMS) |
수평: ±（8mm+1ppm） 수직: ±（15mm+1ppm） |
|
타이밍 정밀도(RMS) |
20ns |
|
정적 모드 정밀도 (RMS) |
수평: ±（2.5mm+1ppm） 수직: ±（5mm+1ppm） |
|
속도 추정(RMS) |
0.03m/s |
|
기울기 보정（60° 이내） |
<2cm |
|
AR 스테이크아웃 |
수평: ±（8mm+1ppm） 수직: ±（15mm+1ppm） |
|
레이저 측정 |
레이저 기울기 측정의 3차원 정확도 |
|
시스템 |
블루투스 |
BR+EDR+BLE |
NFC |
지원 |
|
WIFI |
802.11 b/g/n/ac |
|
네트워크 |
LTE FDD:B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
|
라디오 |
통합 송수신기 라디오 |
|

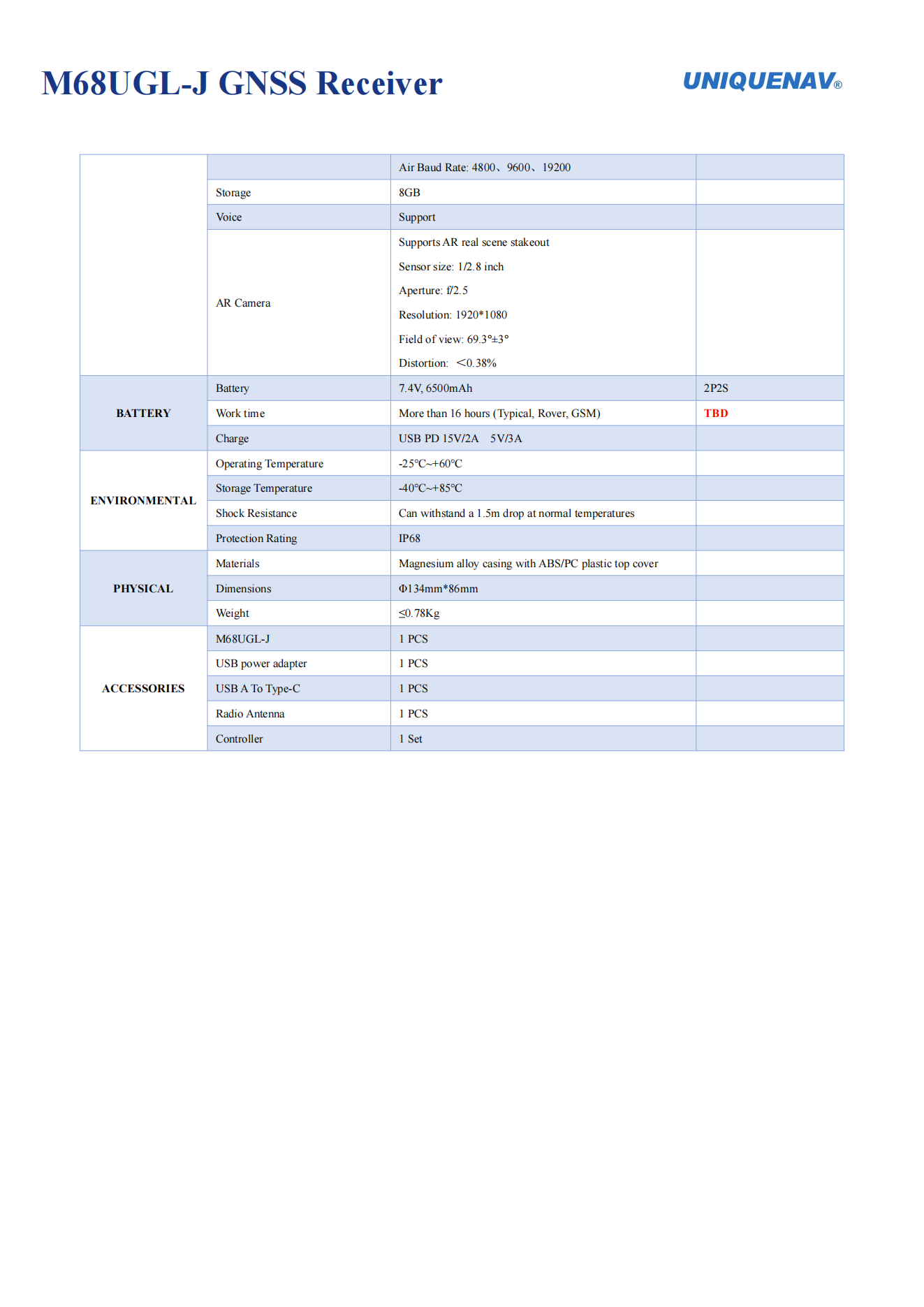

저장 |
8GB |
|
음성 |
지원 |
|
AR 카메라 |
AR 실제 장면 스테이크아웃 지원 |
|
배터리 |
배터리 |
7.4V, 6500mAh |
작업 시간 |
16시간 이상 (전형적, 로버, GSM) |
|
충전 |
USB PD 15V/2A 5V/3A |
|
환경 |
작동 온도 |
-25℃~+60℃ |
보관 온도 |
-40°C~+85°C |
|
충격 저항성 |
정상 온도에서 1.5m 낙하를 견딜 수 있음 |
|
보호 등급 |
IP68 |
|
물리적 |
재료 |
ABS/PC 플라스틱 상단 커버가 있는 마그네슘 합금 케이스 |
|
치수 |
Φ134mm*86mm |
|
무게 |
≤0.78Kg |
악세사리 |
M68UGL-J |
1개 |
|
usb 전원 어댑터 |
1개 |
|
USB A To Type-C |
1개 |
|
라디오 안테나 |
1개 |
|
컨트롤러 |
1 세트 |
